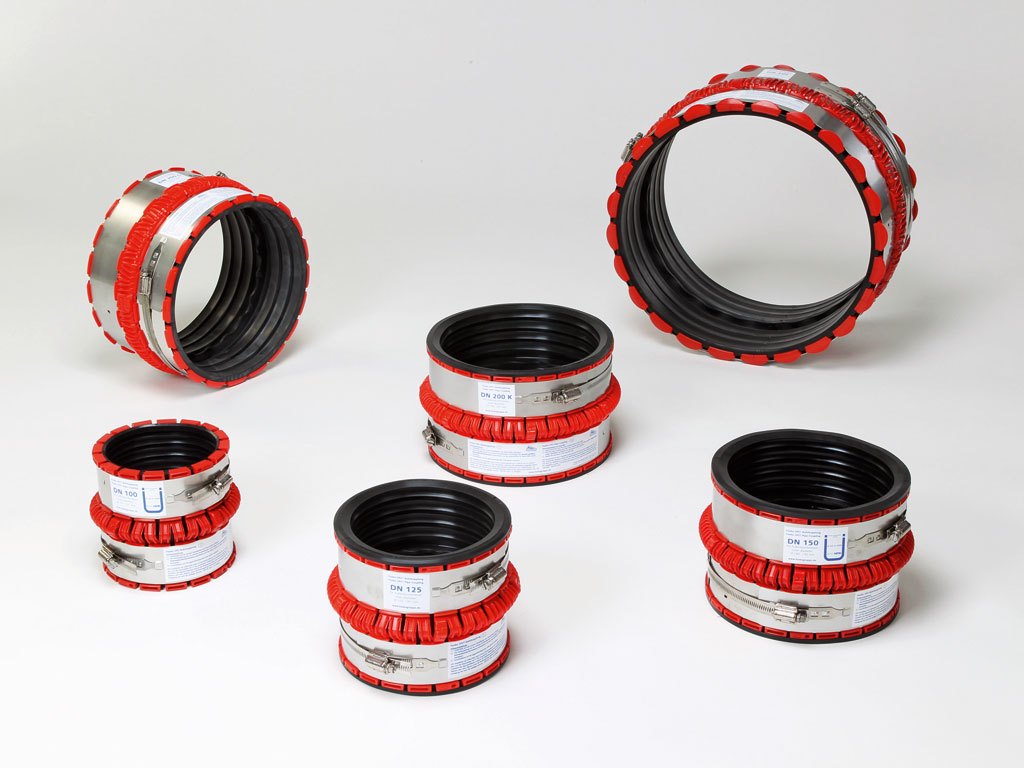

VPC Kupplungen

Mit der Funke VPC®-Rohrkupplung lassen sich Rohre der gleichen Nennweite aus unterschiedlichen Werkstoffen optimal und sicher miteinander verbinden: Trotz der bauartbedingten stark unterschiedlichen Außendurchmesser! Die Funke VPC®-Rohrkupplung besteht aus einer reduzierbaren Dichtmanschette aus Elastomergummi, einem zentrisch reduzierbaren Fixierkorb aus Kunststoff sowie zwei Edelstahlbändern zur Krafteinleitung für eine beidseitige, separate und stufenlose Durchmesseranpassung. Die Dichtmanschette besitzt ein mehrfaches Doppeldichtprofil für eine zuverlässige Abdichtung gemäß der DIN EN 1610. Der
mittige Anschlag garantiert eine einfache und exakte Montage. Der flügelartig ausgebildete Mittelteil ermöglicht eine beidseitige, separate und stufenlose Reduktions-Anpassung. Radial umlaufende Materialaussparungen, bzw. Einkammerungen ermöglichen ein verzahntes Eingreifen des Fixierkorbes in den Gummi.

Die Vorteile in der Anwendung:
• schnelle und einfache Montage
• hohe Flexibilität
• Reduzierung der Lagerhaltungskosten im Handel
• gleichmäßige Anpassung an unterschiedliche Oberflächen
• keine zusätzlichen Ausgleichsringe bis VPC 300 erforderlich
• ölbeständige Ausführung erhältlich (100–250): Dichtmanschette NBR, öl- und benzinbeständig nach DIN EN 681-1 WG, Spannbänder aus V4A (1.4404)

Zur Verbindung von Rohren mit gleichen Nennweiten und gleicher oder unterschiedlicher Außenstruktur (gewellt, gerippt oder
glatt). Dichtmanschette EPDM, Spannband 1.4301

* Exzenterring für eine sohlengleiche Verbindung im Lieferumfang enthalten.
Zur fachgerechten Montage wird für die VPC 290 - 995 der Tangentialspanner benötigt.
In den VPC 1010 - 1070 sind Hybridspanner in der VPC-Rohrkupplung zur Montage integriert.
